電磁鎖

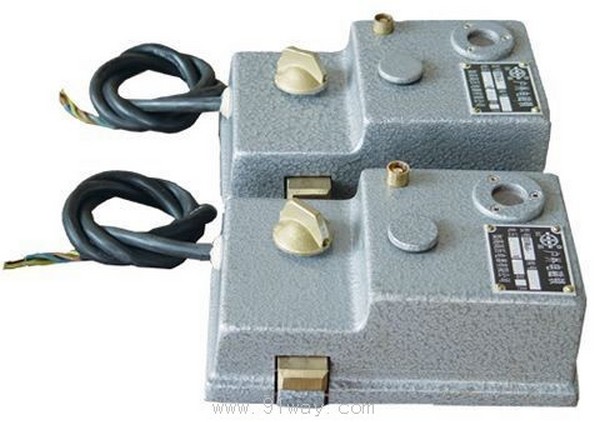

產品名稱：高壓電磁鎖
規格型號：
性能特點:
高壓電磁鎖是一種防止高壓開關設備電器誤操作的電控機構聯鎖裝置。主要適用于戶內高壓開關設備的前后柜門、隔離開關、斷路器、接地線等需要閉鎖部位實現聯鎖，防止誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。
使用方法
一：高壓電磁鎖的安裝步驟
1.依次卸下面板安裝螺桿的M5螺母、彈墊、平墊;
2.從柜門外面將鎖體的鎖栓側先放入開孔內，然后轉動鎖體使面板上的安裝螺桿裝入柜門上開好的60mm孔內，并使鎖面板與柜門板平整;
3.從柜門內側依次將平墊、彈墊、M5螺母裝上鎖面板上的M5螺桿，最后擰緊M5螺母。
二：高壓電磁鎖的正常操作步驟
a、撳下按鈕，電源接通，電磁鐵線圈受電動動作，動鐵芯脫離鎖栓擋塊，開鎖指示燈亮，表示允許開鎖。
b、向開鎖方向轉動手柄(左開順時針方向，右開逆時針方向)，當轉至極限位置時繼續用力，則鎖栓自動返回到鎖定位置，則可打開柜門。如果沒有到鎖開位置，則鎖栓自動返回到鎖定位置，滿足自動復位功能，則鎖栓在鎖開位置，需人為地將手柄向開鎖方向轉動，即鎖栓返回到鎖定位置，從而滿足閉鎖狀態。
注：A、B鎖外形、安裝尺寸相同
(2)操作方法：A、撥支撥鈕 B、拉動手柄
三：高壓電磁鎖的手動解鎖步驟：
a、撳下按鈕、電源被閉鎖回路強制切斷，開鎖燈不亮，動鐵芯卡住鎖栓擋塊，將表明不允許開鎖;
b、特殊情況下必須開鎖時，取來解鎖鑰匙，插入解鎖孔內，按面板標示放向轉動鑰匙90°至"-"即"止位"，將動鐵芯推離鎖栓擋塊;
c、(同正常步驟b步)，以滿足"手動解鎖"的功能。
注：解鎖鑰匙的解鎖過程，是將動鐵芯推離鎖栓擋塊，以解除閉鎖狀態的作用，而開鎖必須用撥鈕或手柄來移動鎖栓，達到開鎖目的，因此不能用解鎖鑰匙直接開鎖。
