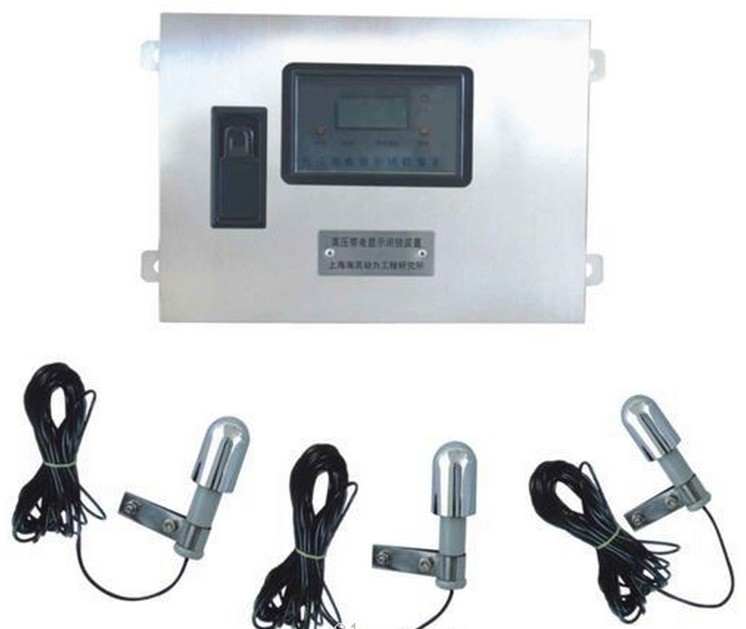

高壓帶電顯示閉鎖裝置
產品名稱：高壓帶電顯示閉鎖裝置
規格型號：ZNP-DXW（N）型
性能特點:
1、DXN－12系列戶內高壓帶電顯示裝置(以下簡稱裝置)，適用于戶內額定電壓為：6、12、20、27.5、35kV。頻率為50Hz的開關設備上，用以反映顯示裝置設置處高壓回路帶電狀況。
2、顯示裝置中支柱絕緣子傳感器，可以與各類型高壓開關柜、隔離開關、接地開關等配套。
3、顯示裝置不但可以提示回路帶電狀況，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電關、合接地開關、防止誤入帶電間隔目的，提高開關設備防誤性能。
4、正常使用環境條件 a、安裝地點海拔高度3000m及以下； b、適用于凝露環境； c、適用于Ⅱ級污穢環境。 主要技術參數項目名稱 單位 數據 傳感器 額定電壓 kV 3 6 12 20 27.5 35 最高工作電壓 3.5 6.9 11.5 23 31.5 40.5 額定頻率 Hz 50 絕緣水平 工頻耐受電壓（有效值）一次對二次對地 kV 25 32 42 65 80 100 40 60 75 125 185 185 雷電沖擊耐受電壓（峰值） PC ≤10 局部放電量 抗彎強度 N 顯示器 氖燈啟輝電壓 kV 0.57 0.57 0.97 1.93 2.78 3.63 閉鎖啟控電壓 2.15 3.80 5.50 13 14.88 19.43 二次電源電壓 B ≌220－110 顯示裝置的分類 a.按額定電壓等級分為：3KV、6KV、10KV、12KV、27.5KV、35KV； b.按傳感器使用環境條件分為：普通型、加強絕緣型（全工況型）； c.按顯示器功能分為：T型、Q型； d.按顯示器外型尺寸分為：Ⅰ型、Ⅱ型 DXN-6T DXN-10T DXN-35T高壓帶電顯示器:I型 II型 III型 DXN-6Q DXN-10Q DXN-35Q高壓帶電顯示器:I型 II型 III型
